全国首例弧形清水混凝土预制看台亮相北京冬奥会

添加时间:2024-11-25 | 文章来源:盛天机械

提起预制清水混凝土看台,业内人士即刻就会想起“鸟巢”。10多年过去了,“鸟巢”预制清水混凝土看台混凝土厚重的质感和淳朴的色泽仍让人念念不忘。

冬奥会北京新建最大场馆“冰丝带”的看台又将有怎样的呈现呢?曾经出色完成“鸟巢”预制看台任务的大部分原班人马:北京城建集团有限责任公司携手北京榆构集团,又一次合体操刀,再次创造奇迹。

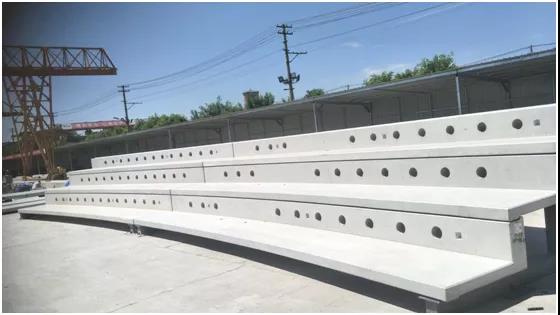

据北京城建集团国家速滑馆工程总承包部总工程师史自卫介绍,“冰丝带”场馆8000个永久座席大多采用了清水预制看台板,清水预制看台板共有预制构件1911件、331种型号。清水预制看台构件除看台板外,还包括栏板、踏步、弧形通道侧板等。

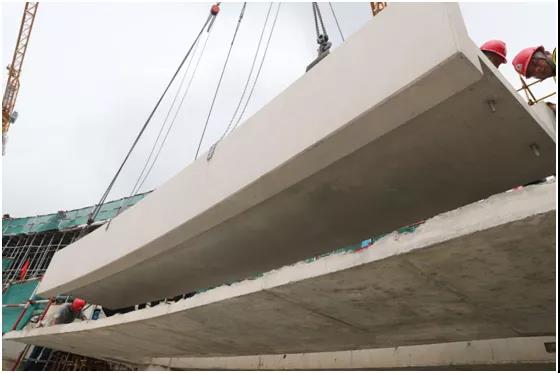

弧形清水预制看台的使用是在充分总结和借鉴“鸟巢”清水板台的制作和安装技术基础上,通过技术创新和研发实现的。史自卫介绍说,看台板从空中放到指定位置之前,都要先利用四边的测量控制线对看台板位置进行精准矫正,与控制线吻合后再慢慢放下,一块预制看台板的安装往往要花费1个小时以上,尤其是弧形看台板和主要出入口的预制侧板,安装难度更大。施工过程中,从测量放线、找平施工、安放橡胶垫块、清理预留孔、灌浆、起吊、上螺栓、吊装就位、偏差调整等等,十多道工序环环相扣,每个班组约十余名工人多工种互相配合,工作有条不紊。

“冰丝带”预制看台板采用类似搭积木的“上压下”组合形式,导致任何一块看台板如果出现安装偏差,后期都无法重新调整,所以每块看台板都必须按照测量控制线精准安装,一次到位。

由于看台板是安装在土建现浇混凝土梯形梁上,一般现浇混凝土结构的偏差较大,而预制看台板的加工精度相对较高,所以为了保证二者之间精确吻合,针对“冰丝带”存在弧形结构和阶梯梁截面复杂等特点,施工安装过程中采用了最先进的三维测量技术,既保证了土建现浇梯形梁的定位准确,又保证了每块预制看台板能够精确安装到位,避免出现安装偏差积累,确保安装工程顺利进行。

同时,“冰丝带”在建造过程中,秉承“科技、智慧、绿色、节俭”的理念,首次应用了绿色再生混凝土,将国家速滑馆基础灌注桩剔凿下来的混凝土桩头在北京首钢资源综合利用科技开发有限公司加工为再生骨料,通过精心的再生混凝土配合比设计和严控质量,用C45再生混凝土生产的清水混凝土看台构件质量得到了保证,用回了“冰丝带”,这在国内尚属首次,树立了国内工程建筑垃圾的闭链再生应用的典范。这一技术的应用,一方面可以大量利用废旧混凝土,减少建筑业对天然骨料的消耗;另一方面还可以减轻混凝土废弃物造成的生态环境恶化的问题。为实现工程整体绿建三星的目标打下坚实的基础。
