1、当原材料不能马上停止使用，混凝土又不能中断供应时怎么办？

必须在于原材料商联系的同时，派专人控制搅拌用水量和现场混凝土硫化监控，防止工地自行加水。

必要时控制水胶比不变，适当加大水泥用量，以增加混凝土流动性。

一般每增加1cm塌落度，每1m3混凝土需要增加1.5%~2.5%的水泥浆体积。

2、什么样的粉煤灰都可以在预拌混凝土中用吗？

粉煤灰根据其细度、需水量比、含碳量不同，分为Ⅰ、Ⅱ、Ⅲ级，Ⅰ级、Ⅱ级粉煤灰可用于预拌混凝土中。

3、什么情况下不宜采用粉煤灰？

冬季施工，尤其在-10℃及其以下温度施工时，由于粉煤灰混凝土早期强度偏低，达到抗冻临界强度需要在正温预养时间长，工地保温较差，很易受冻，不宜掺粉煤灰。

此外随打压光混凝土地面、有除冰盐要求的混凝土不得掺粉煤灰。

4、掺粉煤灰混凝土是否可以延长验收龄期？

是的，由于粉煤灰掺入对混凝土后期强度有贡献，因此我国《粉煤灰混凝土应用技术规范》（GB J146）规定粉煤灰混凝土设计强度等级的龄期。

地上工程宜为28天；地面工程宜为28天或60天；地下工程宜为60天或90天；大体积混凝土宜为90天或180天。

5、硅灰在什么条件下使用？

硅灰主要用于配制高强度混凝土、抗硫酸盐混凝土、抗氯盐腐蚀混凝土、水下混凝土、除冰盐混凝土、高耐磨路面混凝土，我国较多采用的时艾肯硅灰，价格约在3000元/吨左右。

6、什么情况下采用沸石粉？

沸石粉可作水泥的活性掺合料。

沸石粉可取代混凝土中的部分水泥，提高混凝土保水性，特别是在聚羧酸高效减水剂搞掺量配制大流态、超高强混凝土时，适量掺入沸石粉，可有效提高混凝土保水性、防止混凝土泌水。

配制轻骨料混凝土时，由于其的掺入会提高水泥浆的结构粘度，可使轻骨料在振捣成型中的上浮问题大大改善。

沸石粉混凝土还适用于水下混凝土和地下潮湿环境养护的混凝土，抗冻性、抗渗性良好。

采用沸石粉配制高性能混凝土时，取代水泥量10%为佳。

7、有时用萘系高效减水剂生产的混凝土拆模后，混凝土表面气泡特别多是什么原因？应该怎么办？

有的外加剂生产厂采购价格便宜的粗奈（正常的奈外观颜色呈白色、黄色，含杂质的奈呈粉红色、红砖色）、混合奈。

这些化学成分不纯的奈，苯酚含量高、纯度低，会在高效减水剂中带来许多气泡（劣质奈会在混凝土中带入3%的气泡），且气泡较大，消泡时间较长，直接影响混凝土强度。

此时，应及时与外加剂厂联系暂停使用，以防影响混凝土强度。

8、怎样检测减水剂含气量？

除含气量测定仪测定混凝土含气量来推断外加剂引气量外，还可以用下述方法来检验。

取100ml具塞比色管，加入4克粉剂试样，再加水至40ml，用钢尺记下溶液垂直高度（h0），用手握紧比色管塞，剧烈摇晃20次，立即用秒表计时，同时量取泡沫顶端高度（h1）待至液面泡沫消失，并露出液面时，记下时间（s）。

控制指标：起泡高度≤45mm，消泡时间≤50s。

9、使用引气剂要注意什么？

首先，要控制引气量一般以2%-4%（体积含量）为宜，否则，会造成混凝土强度下降。

此外，不可选择质量差、气泡直径和间距大的劣质引气剂，如十二烷基磺酸钠、木钙等。

掺量稍大会造成混凝土强度大幅度下降。使用前要通过试验确定采用那个品种，掺多少量。

10、混凝土在现场等待时间过长，会对其质量有何影响？

混凝土中掺入了缓凝剂，但是其缓凝时间是有限的，超过2h后水泥开始水化，塌落度也开始下降，混凝土强度会损失一部分。

一些企业曾做过这方面的试验，试验结果证明，现场等待时间超过2h，混凝土强度开始下降。

为此混凝土在现场等待时间不应超过2h。

11、往混凝土运输车中加水，会带来什么后果？

混凝土正常的水胶比保证其具有一定的流动性和强度，另外后加水会降低混凝土强度，（多余的水分蒸发后形成空隙，削弱混凝土断面），据一些混凝土企业试验数据表明，混凝土中每增加10千克水，其28天强度下降3.7Mpa。

因此要严格控制施工现场不得往运输车中加水。

12、由于各种原因，混凝土到现场塌落度很小，难以泵送怎么办？

只能采用混凝土硫化剂二次硫化。

目前大部分混凝土采用奈系泵送剂，硫化剂即为萘系高效减水剂，液体剂、粉剂均可。

13、硫化剂用量怎么控制?

应视运输车中混凝土塌落度大小来调整硫化剂用量。

采用粉剂时，一般为0.5千克/立方-1千克/立方；

液剂时为1千克/立方-2千克/立方；加入后，罐体快转1-2分钟左右即可硫化。

14、由于种种不可预见的原因，第一次硫化后未能及时泵送，混凝土坍落度有降下来了，怎么办？

通过多次试验证明，混凝土可反复硫化，只要不加水，常温下停留不超过2h，一般其强度不会下降。

15、为什么不用泵送剂作硫化剂？

因为泵送剂中会有缓凝、引气剂的组分，掺入混凝土中可能会引起混凝土缓凝或强度下降。

16、混凝土浇筑后多少时间初、终凝？怎么判断？

常温下混凝土初凝时间为6-8小时，手轻按混凝土表面，不粘手，混凝土表面收水，有一层发亮的薄膜时为初凝；

当混凝土表面颜色变白，手按无印，即为终凝，终凝时间约为8-10小时，夏季、冬季视气温不同，初终凝时间会缩短或延长。

17、何谓早强混凝土？

普通混凝土常温下7天约达到设计强度的70%，28天达到设计强度的100%，由于施工进度或模板周转的需要，采取措施，使混凝土常温下15天左右达到设计强度，即为早强混凝土。参加试验检测考试加微信：13527870418开通微试验题库。

18、何谓超早强混凝土？

常温下，能使混凝土7天左右达到设计强度的混凝土称为超早期混凝土。

19、怎样配制超早强混凝土？

一般可采用超早强型泵送剂配制，也可用提高两个混凝土强度等级方法或采用PO42.5R水泥来配制。

20、大体积混凝土配合比设计要注意什么？

大体积混凝土要防止其内外温差超过25℃而引起的结构裂缝，因此配合比设计时要注意以下几点：

控制水泥用量并选用水化热较低、凝结时间较缓的水泥。如大坝水泥、矿渣硅酸盐水泥、粉煤灰硅酸盐水泥等。

宜掺用粉煤灰、磨细矿粉以降低混凝土水化热。

应采用缓凝型减水剂或高效减水剂。

为降低混凝土入模温度，可采用符合搅拌用水标准的地下水，必要时可掺入部分冰块。

21、什么叫混凝土绝热温升？

混凝土中的水泥在水化过程中会放出热量，其放热量与采用的水泥品种、水泥用量有关，假定混凝土处于上下左右都不能散发热量的绝热状态，随着水泥水化，混凝土内温度会继续升高，当上升到最高时，达到最高绝热温升。

22、绝热温升怎样计算？

水泥水化热绝热温升按下式计算：Tmax＝mq／cρ

式中：Tmax－水泥水化绝热温升值（℃）m－每立方混凝土水泥用量（千克），q－水泥水化热， c－混凝土比热（取0.96j/K），ρ－混凝土密度（2400千克/立方）。

23、水泥水化热是多少？

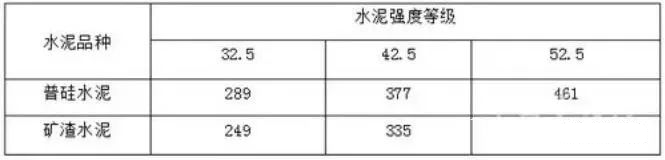

各种水泥水化热可参照表取。每千克水泥水化热Q（Kj/Kg）

24、大体混凝土升温有何规律？

一般大体积混凝土浇注后2-3天升至熱峰值。

如：某工程底板2米厚，采用360千克/立方的42.5级水泥配制，施工处夏季，入模温度32℃.其中心温度可高达80℃左右。

4天以后水泥水化热能已大部分消耗掉，内部温度逐渐降下来，这种温度可能延续十几天到三十余天，一些水工大体积混凝土水化散热过程可能还要长很多。

掌握了这个规律，大体积混凝土温控重点应放在浇筑后一周内，尤其是第2-3天。

25、大掺量粉煤灰对抑制混凝土温度峰值有何作用？

掺粉煤灰有利于降低大体积混凝土温度峰值和推迟温度峰值出现的时间。

粉煤灰掺量10%-50%（占胶结料质量的百分数）时，3天水化峰值降低5.9%-35.1%，推迟温度峰值出现0.5-3.2小时。
